シスコムでは様々な環境で温湿度が測定できるよう、 センサケーブルに工夫を施しています。 測定環境にあったセンサケーブルを選択して今まで出来なかった 温湿度測定を実現できます。

製品概要

Sensirion社製のSHT35、SHT45およびIST社製のHYT939センサを、ケーブル化し、各種計測器に接続できるように加工しております。

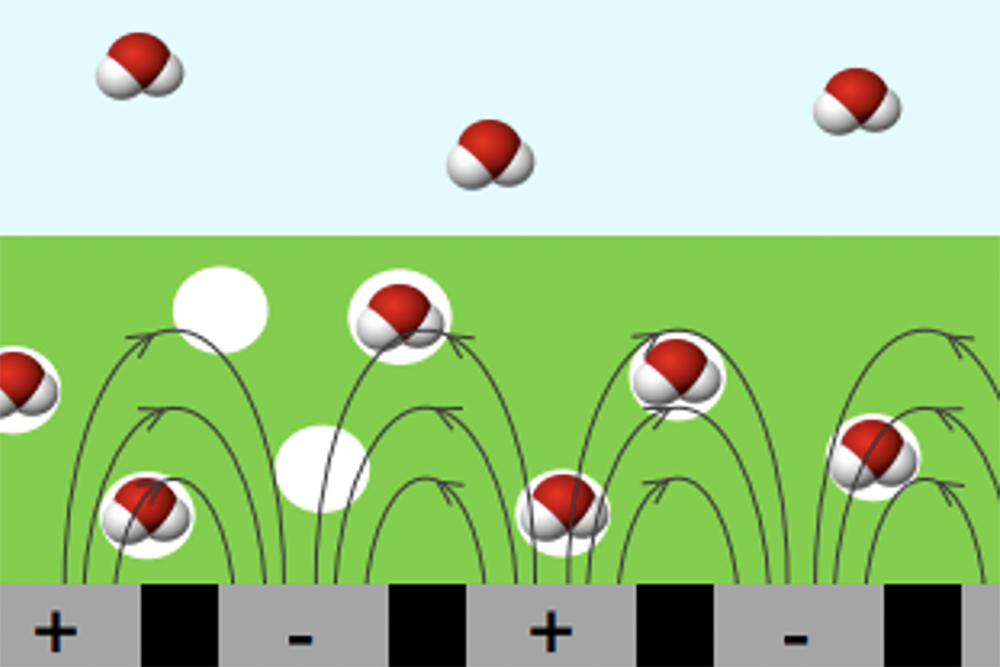

いずれも、静電容量式の高精度なデジタル温湿度センサです。
それぞれに特徴がありますので、測定用途に合わせて、自由にお選びいただけます。

特長

●NEW
Sensirion SHT45 標準タイプ
SHT45-1/2/3/5/10M

長年のセンシング技術を持つSensirion社から、最高レベルのSHT45が登場しました。
±1.0%の相対湿度精度を持ち、サイズも、1.5mm×1.5mm×0.5mmとさらに小型化した温湿度センサです。
様々なアプリケーション用途で導入しやすい、標準基板タイプです。
精度を求めるお客様はこちらがお薦めです。

温湿度 センサケーブル  SHT45 センサケーブル 温湿度 センサケーブル  SHT45 センサケーブル 温湿度 センサケーブル  SHT45 センサケーブル

Sensirion SHT45 着脱フレキシブルタイプ
SHT45-FL-180,SHT45-RE-1/2/3/5/10M

SHT45温湿度センサを、極薄のポリイミド素材のフレキシブル基板へと実装しました。 フレキシブルタイプだからできる隙間への設置、湾曲した部分への設置など、測定環境を大きく広げてくれます。 着脱できるセンサ基板部分は、180mmで、4本セットでの販売です。

Sensirion SHT35 標準タイプ
SHT35-1/2/3/5/10M

超小型センサ素子SHT35を専用基板に搭載。センサヘッド幅4㎜で狭小空間での測定が可能です。 測定精度は±1.5%の静電容量式で高精度の測定が可能です。 素子を保護するフィルタも搭載。安定して使用できる標準タイプのセンサケーブルです。

温湿度 センサケーブル  SHT35 センサケーブル 温湿度 センサケーブル  SHT35 センサケーブル 大きさ

Sensirion SHT35 フレキシブルタイプ
SHT35-FL-1/2/3/5/10M

フレキシブルケーブル部200 μm、センサ部1mm厚の超薄型・小型センサケーブルです。 高精度SHT35センサケーブルのセンサ搭載先端から13cmをフレキシブルケーブルにて製作したものです。 ごく狭い隙間などにも使用できるのでSHT35の性能はそのままに、測定環境が広がります。 フレキシブル部を交換できる着脱式フレキシブルセンサケーブルもご用意しております。

温湿度 センサケーブル SHT35 フレキシブル 大きさ 温湿度 センサケーブル SHT35 フレキシブル 大きさ 小型センサ 温湿度 センサケーブル SHT35 交換 フレキシブル

Sensirion SHT35 着脱フレキシブルタイプ
SHT35-FL-180,SHT35-RE-1/2/3/5/10M

SHT35センサケーブルのセンサ搭載部分先端から18cmを着脱可能なフレキシブルケーブルにて制作したものです。 フレキシブル部分を着脱式にすることにより、センサ部の交換を容易にしました。 センサ部は5本で1セットにて販売しております。

温湿度 センサケーブル  着脱式 SHT35 フレキシブル 接続 温湿度 センサケーブル  着脱式 SHT35 フレキシブル 大きさ 温湿度 センサケーブル  着脱式 SHT35 フレキシブル 大きさ 比較

IST HYT939
HYT939-1/2/3/5/10M

HYT939は耐水・耐圧性に優れた温湿度センサです。 焼結金属フィルタを搭載し、過酷な環境でも使用できるほか、高精度静電容量式センサなので通常環境下の使用でも実力を発揮します。 高湿度環境に長期間さらされた場合でも安定したデータ取得が可能なセンサです。 屋外での使用や結露環境での使用に最適です。 耐ガス性もあり、過酷な環境での温湿度測定にも対応可能。

温湿度 センサケーブル IST HYT939 大きさ 温湿度 センサケーブル IST HYT939 耐水 耐圧 温湿度 センサケーブル IST HYT939 燃結 フィルタ

製品動画

  • 着脱式フレキシブルSHT35温湿度センサ  応答速度実験
    SHT35-FL-180紹介動画
  • 小型温湿度センサケーブル 応答速度実験
    小型温湿度センサケーブル 応答速度実験

製品仕様

センサ Sensirion社製センサ IST社製センサ
SHT45 SHT35 HYT939
測定範囲 温度:-15℃〜105℃
湿度:0〜100%
温度:-15℃〜105℃
湿度:0〜100%
測定分解能 温度0.015℃
湿度:0.01% RH
湿度:0.01% RH
測定精度 温度:±0.1℃(@5~60℃)
湿度:±1.0%(@25℃,@20~70%RH)
温度±0.2℃ @25℃(@0~80℃)
湿度:±1.5%(@25℃,@0~80%RH)
温度:±0.2℃(@0~60℃)
湿度:±1.8%(@23℃,@0~90%RH)
相対温湿度安定度 年1%以内
センサヘッド 寸法 標準:3×5×1.3mm
着脱フレキシブル:3×180×1mm
標準:4x15mm
フレキシブル:4.5mmx 6.5mm
7x12x16mm
接続できる製品 SCM-TH8,SCM-DA2 SCHM-1,SCM-DA1 SCHM-1,SCM-TH8,SCM-DA1/2
